Descrição do Produto

Especificação técnica de Concha para Estádio

Modelo:  FPC7190J__



Concha monobloco de assento e encosto para estádios, ginásios e demais locais de acessibilidade pública (conhecidos como assentos desportivos) produzida em polipropileno copolímero de alta performance, injetado em alta pressão, recebendo aditivos na composição do copolímero de modo a tornar o produto com propriedades de retardação ao efeito de chamas e bloqueio dos raios solares UV, minimizando seus efeitos na peça, espessura mínima predominante de parede de 5,0 mm e bordas arredondadas para atender à normas e convenções ergonômicas internacionais.

Possui formato anatômico para o assento e encosto, com quatro chumbadores para ancoragem ao piso, proporcionando maior estabilidade e dificultando a ação de vândalos, possuindo para cada sulco, um tampão cônico com convexidade para perfeito acoplamento no orifício, com espessura de parede mínima de 2,5 mm e diâmetro total externo de 31 mm.

Tal concha possui sulco central para vazão externa de partículas ou líquidos que possam ser depositados na superfície do assento da concha, também é provida de segmentos de chapa de aço carbono com pintura epóxi para isolamento do atrito da concha com o piso em cada ponto de chumbamento, não permanecendo tais segmentos expostos às intempéries.

Provida de seis nervuras dianteiras inferiores sob o assento com espessura mínima de 2,0 mm cada, uma nervuração central no sentido longitudinal perfazendo toda a área do contra assento, com espessura na porção traseira de 3,5 mm, gerando uma melhor performance mecânica para esta função. Diâmetro do orifício para passagem do chumbador de 10 mm, sendo quatro orifícios com nervurações de reforço para esta região, interligando os alojamentos dos chumbadores com a parede lateral inferior do assento da concha, tendo esta nervura espessura mínima de 2,0 mm e altura de 34 mm nos alojamentos dianteiros e altura de 44 mm nos traseiros. Tais alojamentos para os chumbadores apresentam altura mínima de 30 mm para os dianteiros e 33 mm para os traseiros, tendo ambos o diâmetro externo mínimo de 35 mm.

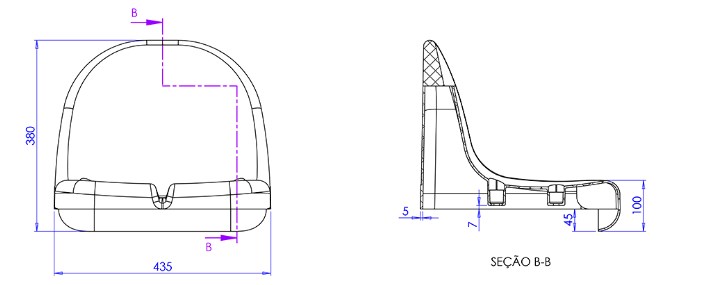

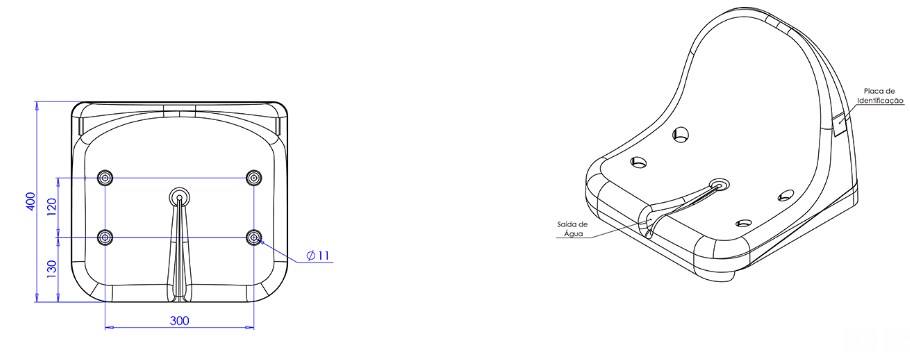

Aspectos Dimensionais (mínimos):

Largura do assento: 435 mm

Profundidade total: 400 mm

Profundidade útil do assento: 325 mm

Altura total: 380 mm

Altura total da borda frontal do assento: 100 mm

Altura da borda superior do encosto em relação à superfície do assento: 310 mm
